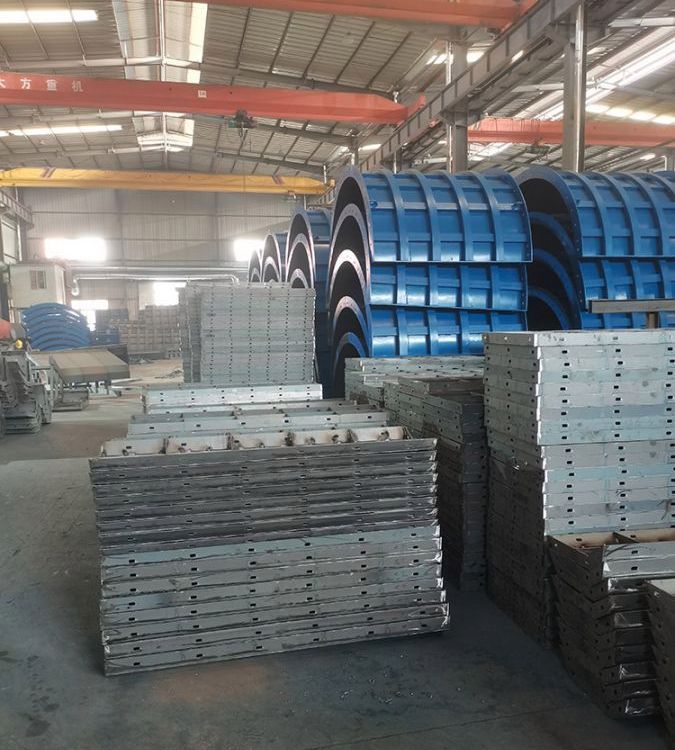

圆柱异型钢模的生产工艺流程

我们来详细解析一下圆柱异型钢模的生产工艺流程。

这里的“异型”通常指的是非标准圆形，例如椭圆形、花瓶墩、带装饰线条的圆柱、锥形柱等。其生产工艺比普通平面模板或标准圆柱模更为复杂，技术要求更高。

整个生产流程可以概括为以下三大阶段和十几个关键步骤：

第一阶段：设计与放样 (Design & Lofting)

这是所有工作的基础，决定了模具的最终精度和能否成功生产。

技术消化与三维建模：

详细理解构件图纸，明确其几何形状、尺寸公差、表面质量要求。

使用CAD (如AutoCAD) 进行二维设计，特别是展开图的绘制。

使用三维设计软件 (如SolidWorks, Rhino, 3D3S) 进行精确的三维建模。这是生产异形构件的关键，可以直观地检查所有细节，并进行虚拟拼装，提前发现干涉问题。

根据模型进行荷载计算，确定模板的钢板厚度（通常面板为5-6mm，肋板为10-12mm扁钢或更厚的槽钢）、加劲肋的间距和规格，确保模板在混凝土侧压力下有足够的强度和刚度。

数控放样与导料：

将三维模型导入数控切割编程软件中。

对模板的各部件（面板、肋板、法兰等）进行优化排料，以提高钢板利用率，节约材料。

生成数控切割设备（如数控等离子/火焰切割机）可识别的代码。

第二阶段：下料与成型 (Cutting & Forming)

钢板下料：

使用数控等离子切割机或数控火焰切割机进行面板和加劲肋的下料。这种方式精度高，能切割出任何复杂的形状。

对于标准矩形条状的加劲肋，也可使用龙门式直条切割机进行高效下料。

面板压弧与卷圆：

这是异型模生产的核心工序。

对于标准圆柱段：使用卷板机将切割好的面板钢板卷制成所需的弧度。需要多次缓慢加压，并用样板反复校验，防止过卷或卷不到位。

对于复杂曲面（如花瓶墩）：必须使用大型压力机配合特定模具（胎模） 进行压制成型。通常需要分多次、多个点位进行压型，逐步使平板形成复杂的三维曲面。这是技术难度最高、最能体现工厂工艺水平的环节。

加劲肋成型：

加劲肋（扁钢或角钢）也需要压制成与面板完全吻合的弧度。

使用型材弯曲机或配合胎模在压力机上完成。

第三阶段：组对与焊接 (Assembly & Welding)

胎模定位：

在大型组装平台上制作出精确的胎模（或称模架）。胎模决定了整套模板的最终外形精度。

将压制成型的面板吊装到胎模上，进行固定。

加劲肋的组对与点焊：

将已成型的加劲肋按设计间距放置在面板的内侧，确保与面板紧密贴合。

使用卡具（如马板、螺栓卡兰）拉紧，然后在关键位置进行点焊固定。

焊接：

由持证焊工进行满焊作业。

采用CO₂气体保护焊（效率高、变形相对小）或埋弧焊（质量稳定）进行焊接。

制定合理的焊接工艺顺序（如对称焊接、分段跳焊），以最大限度地控制和减少焊接变形。这是保证模板平整度的关键。

法兰与连接件安装：

焊接边框法兰（通常为刨平的厚钢板或型钢），法兰上要精确加工螺栓孔。

焊接吊装耳板、操作平台连接件等。

第四阶段：校正与精加工 (Correction & Machining)

焊后校正：

焊接必然会产生变形。使用液压校正机、火焰校正等方法对焊接后的模板进行调平、调直，确保其几何尺寸和平面度达到要求（通常用2米靠尺检查，间隙≤2mm）。

机械加工：

对于要求极高的模板，特别是法兰对接面，需要在大型龙门铣床或刨床上进行铣边加工，确保接缝处能够严密贴合，不漏浆。

钻孔：

使用摇臂钻床或数控钻床在法兰上钻取连接螺栓孔。所有孔位必须精度一致，能保证多节模板顺利拼装。

第五阶段：清理与试拼装 (Cleaning & Trial Assembly)

表面清理与打磨：

使用角磨机、喷砂机或抛丸机清除模板表面的氧化皮、焊渣、毛刺。

对所有焊缝进行打磨，使其光滑平整。

试拼装：

在工厂内将同一套模板的所有分段进行模拟拼装。

检查各部分的接缝是否严密、螺栓孔是否对齐、整体线形是否流畅、尺寸是否符合设计要求。这是出厂前最重要的质量检验环节。

表面处理与涂装：

进行防锈处理（如涂刷防锈漆），有时面板内表面会进行超精打磨甚至抛光处理，以达到业主要求的混凝土镜面效果。

标识与包装：

对模板进行编号，以便现场安装。

做好包装（如加护角），防止运输过程中磕碰损坏。

总结

圆柱异型钢模的生产是一个技术密集型和经验密集型的过程，它融合了：

现代数控技术（CAD/CAM、数控切割）

传统压力加工工艺（卷圆、压型）

精湛的焊接技术

严谨的质量控制体系

其核心难点在于复杂曲面的成型控制和抑制焊接变形，这直接依赖于先进的设备和经验丰富的技工。最终目标是生产出尺寸精确、接缝严密、表面光洁、强度可靠的优质模板，为浇筑出高质量的混凝土结构奠定基础。
